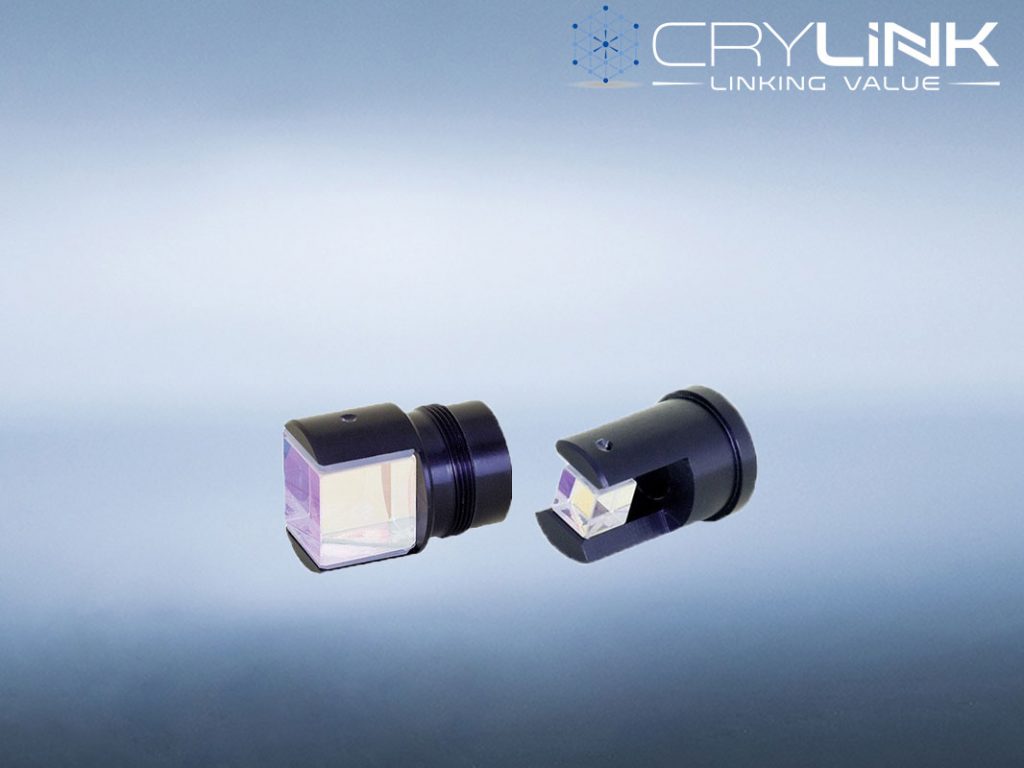

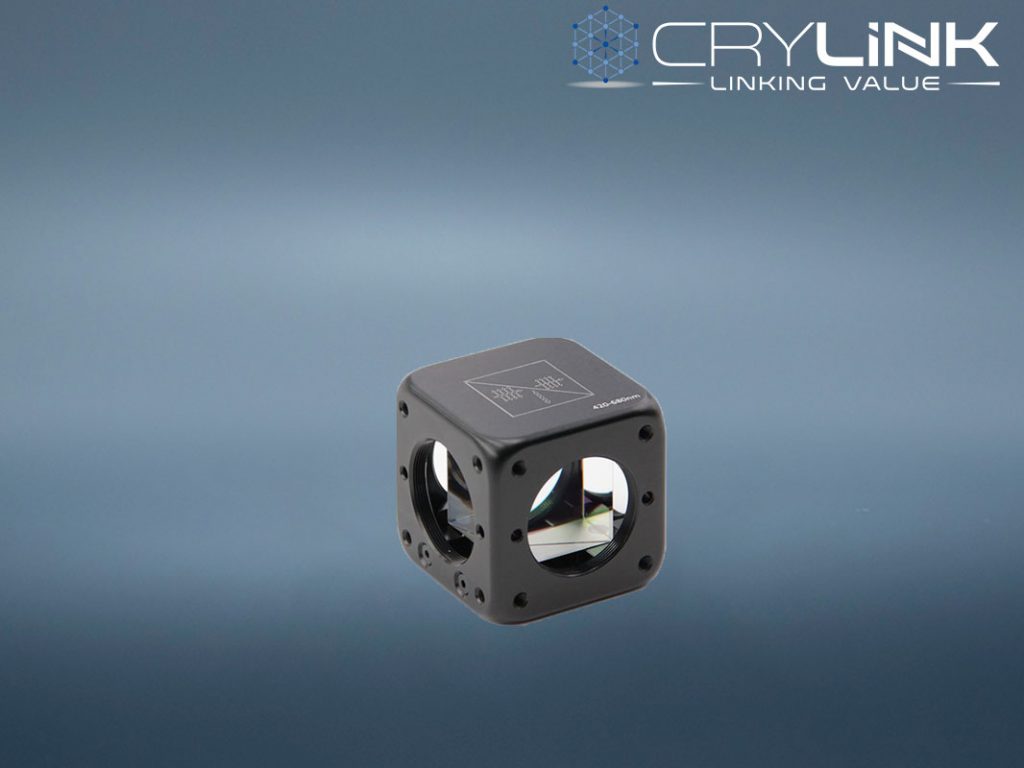

CRYLINK的线栅型偏振分束立方体由夹在两个N-BK7棱镜之间的平行金属线阵列组成。线栅型偏振器透射电场矢量垂直于金属线的辐射,并反射电场矢量平行于金属线的辐射。这个立方体通过在线栅处反射s-偏振成分,同时允许p-偏振成分通过而分离s-偏振成分与p-偏振成分。由于表面反射,反射光含有两种偏振。
这种分束立方体的入射角(AOI)比传统宽带偏振分束立方体更大。为获得最高偏振消光比,请使用透过光束,对于0°至5°的AOI提供Tp/Ts > 1000:1的消光比。对于较高的AOI (5°至25°),这个立方体可维持Tp/Ts > 100:1的消光比。线栅夹在组成立方体的两个棱镜的斜边之间。接着,用光学粘合剂将两个半棱镜粘合在一起。光可输入到任何抛光面中,从而分离s-偏振和p-偏振。然而,为获得最佳性能,光应通过镀膜棱镜的一个入射面进入,这个入射面用一个圆点指示。
此分束立方体镀有400 nm至700 nm的增透膜(入射角为0°时,Ravg < 0.5%)。


参数

基本参数

型号PA04012
材料N-BK7
设计波长400-700nm
AR镀膜Ravg < 0.5% @ 0° AOI for 400 – 700nm
消光比Tp/Ts >1 000:1 @ 0° – 5° AOI
消光比Tp/Ts >100:1 @ 0° – 25° AOI
透过率Tp >75% (Avg.) @ 0° AOI for 400 – 700nm
反射率Rs >70% @ 0° – 25° AOI for 400 – 700nm
透射光束偏差< 5 arcmin
反射光束偏差90° ± 5 arcmin
通光孔径>22.9mm x 22.9mm
波前畸变< λ/4@633nm
表面质量40-20 Scratch-Dig
尺寸 (L=W=H)1″ (25.4mm)
尺寸公差+0.00mm / -0.25mm

特点

  • 透射P偏振光,反射S偏振光
  • 1英寸未安装的偏振分束立方体
  • 视场大
  • 消光比高
  • 光谱图

    线栅型偏振分束立方体谱图1
    线栅型偏振分束立方体谱图2
    线栅型偏振分束立方体谱图3
    线栅型偏振分束立方体谱图4
    线栅型偏振分束立方体谱图5
