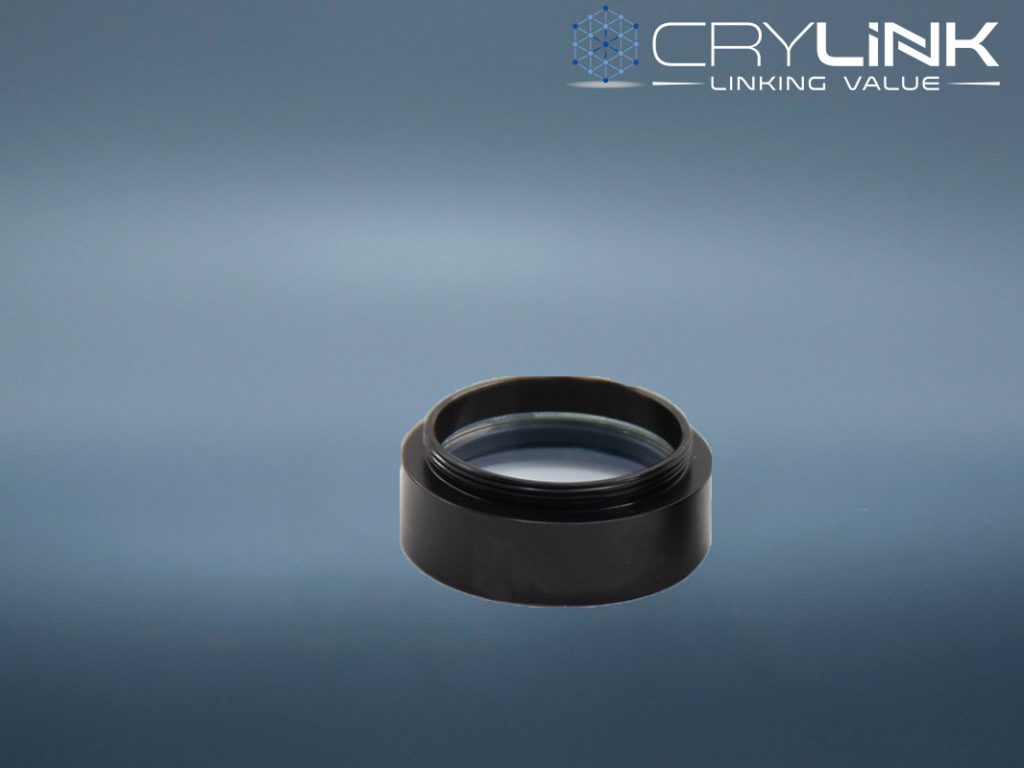

CRYLINK液晶聚合物波片由两片N-BK7窗口片中间夹具有精确厚度双折射液晶聚合物薄膜组合，预安装在标准SM1透镜套筒中。透镜套筒外表面刻有产品型号及波片快轴标识线，方便客户辨别和使用。通过精确控制液晶聚合物的厚度便可以精确控制垂直光轴的光（o光）和平行光轴的光（e光）在经过晶体时产生的光程差(或相位差)。 一束线偏振光垂直入射到四分之一波片上，设入射的线偏振光的光矢量与波片的快轴夹角为a，将入射的光振动方向分解成垂直于光轴和平行于光轴两个分量，两个分量的光沿同一方向传播，透过波片后两分量的光间产生的光程差为: (no-ne)d=λ/4。其中d为晶片厚度，no和ne对应为o光和e光的折射率。那么互相垂直两分量间的相位差:δ=(2π(no-ne)d)/λ=π/2。当入射光束偏振方向与四分之一波片快轴夹角为45°时，透过四分之一波片后转变为圆偏振光。
参数
基本参数
| 型号 | PB07004 |
| 表面光洁度（划痕/麻点） | 40/20 |
| 入射角度（AOI） | ±15° |
| 延迟量 | λ/4 |
| 延迟量精度 | ±λ/100 |
| 螺纹规格 | SM1内外螺纹 |
| 厚度公差 | ±0.05 mm |
| 延迟量均匀性（RMS） | ±5 nm |
| 通光孔径 | Ø 21.5 mm |
| 透射光偏转 | <10 arcsec |
| 工作温度 | -20~60°C |
| 机械外壳直径 | 30.5 mm |
| 直径公差 | +0.00/-0.05 mm |
| 设计波长 | 398 nm，405 nm，420 nm，442 nm，488 nm，520 nm，532 nm，633 nm，670 nm， 780 nm，795 nm，796 nm，800 nm， 808 nm ，850 nm，905 nm，980 nm，1030 nm，1053 nm，1064 nm，1310 nm，1550 nm |
特点
应用
光谱图
